En el artículo de hoy vamos a identificar cada una de las piezas que componen un andamio de aluminio. Considero que es de vital importancia conocer la nomenclatura del sistema que utilizamos, en aras de conseguir un rendimiento óptimo en las tareas de montaje y desmontaje del andamio, así como para seguir un procedimiento sencillo y sobre todo, seguro. Como es natural, cada fabricante dispone de sus propias referencias y medidas. En este caso, yo me voy a basar en 2 fabricantes de torres móviles de aluminio de referencia mundial: Altrex y Layher.
En primer lugar hay que tener en cuenta que este tipo de andamio tiene diversos usos. Los más comunes son: obras de construcción, instalaciones, mantenimiento, industria y espectáculos. Existen diferentes configuraciones en función del ancho y el largo de la plataforma (las cuales configuran la superficie de trabajo) y por supuesto, de la altura del andamio. Me gusta destacar este último atributo, ya que normalmente el usuario debe distinguir entre 3 tipos de altura: altura de la plataforma, altura del andamio y altura de trabajo. Como una imagen vale más que mil palabras, en el siguiente esquema podemos diferenciar las alturas de un andamio de aluminio:

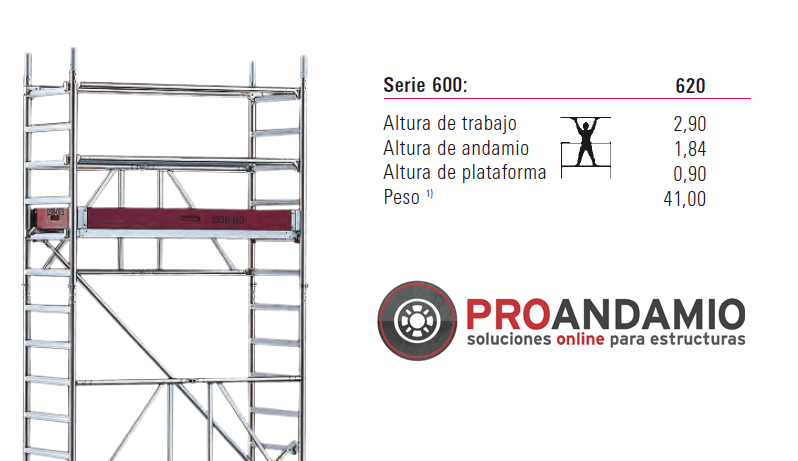

Alturas del andamio de aluminio
Además de los usos y habiendo tenido en cuenta las dimensiones del andamio de aluminio, los componentes básico de las torres móviles son los siguientes:
- Rueda con freno: permiten el desplazamiento del andamio
- Marco con escalera: son los elementos laterales con peldaños
- Barandillas horizontales: utilizadas principalmente como protección
- Diagonales: para arriostrar el andamio y proporcionar rigidez
- Plataformas de trabajo: forman la superficie de trabajo
- Plataformas de acceso: permiten el acceso al nivel de trabajo
- Clip con muelle: usados como pasador conexión de elementos para unir los marcos, entre otros
- Rodapiés: evitan la caída de objetos
- Lastres: en ocasiones, se utilizan para incrementar la estabilidad del andamio
- Estabilizadores: permiten la total autoestabilidad de la torre móvi.
Componentes del andamio de aluminio
